ฮีตเตอร์แท่ง (Cartridge Heater) แตกต่างจาก ฮีตเตอร์เส้น, ฮีตเตอร์ท่อกลม (Tubular Heater) อย่างไร?

ก่อนอื่นขอทำความเข้าใจเรื่องฮีตเตอร์เส้นหรือฮีตเตอร์ท่อกลม (Tubular Heater) ลักษณะของฮีตเตอร์เป็นท่อตรงกลมเป็นเส้นตรงก่อนจะมีการดัดเป็นรูปต่าง ๆ ทำให้เกิดฮีตเตอร์ตัวยู (U Heater), ฮีตเตอร์คอยล์ (Coil Heater), ฮีตเตอร์ครีบ (Finned Heater) เป็นต้น

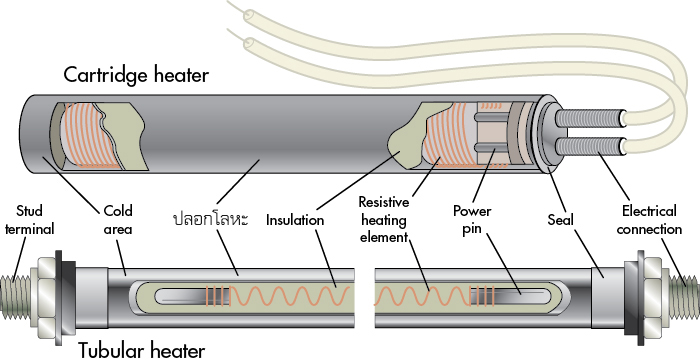

จากรูปข้างบนจะเห็นรูปเปรียบเทียบระหว่างฮีทเตอร์แท่ง (Cartridge Heater) กับฮีตเตอร์ท่อกลม (Tubular Heater) ซึ่งใช้วัตถุดิบเหมือนกันเกือบทั้งหมด

วัตถุดิบที่ใช้เหมือนกัน เช่น ท่อสแตนเลส แมกนิเซียมอ๊อกไซด์ ลวดความต้านทาน เป็นต้น
สายไฟต่อเข้ากับแหล่งจ่ายไฟ
• ฮีตเตอร์แท่ง (Cartridge Heater) สายไฟทั้งคู่เข้าที่ปลายของฮีตเตอร์แท่งเพียงข้างเดียวทั้งคู่
• ฮีตเตอร์ท่อกลมหรือฮีตเตอร์เส้น (Tubular Heater) สายไฟเข้าที่ปลายท่อของฮีตเตอร์เส้นทั้งสองข้าง โดยเข้าที่ปลายท่อข้างละเส้น
ฮีทเตอร์แท่งมักจะถูกผลิตมาให้เป็นรูปทรงกระบอกตรงเกือบทั้งหมด แทบไม่มีการถูกดัดให้เป็นรูปอื่น มีเส้นผ่าศูนย์กลางประมาณ 6 ถึง 20 มม. งานที่ใช้มักจะเป็นแผ่นเหล็กหนาแล้วเจาะรูทะลุแผ่น แล้วสอดใส่ฮีตเตอร์แท่งเข้าไปในรู หลังเจาะรูควรมีการแต่งผิวรูในของแผ่นเหล็กให้เรียบ (รีม Reaming) เพื่อให้ผิวฮีตเตอร์แท่งติดกับผิวในของแผ่นเหล็กแล้วส่งความร้อนต่อให้กับ "ชิ้นงาน" เป็นไปด้วยความรวดเร็ว จึงทำให้ฮีตเตอร์แท่งที่ความโตเท่ากันและยาวเท่ากันมักจะออกแบบให้วัตต์ได้สูงกว่าฮีทเตอร์ท่อกลมมาก เพราะฮีตเตอร์ท่อกลมมักจะถูกดัดให้เป็นรูปร่างต่าง ๆ กัน ยิ่งดัดหลายที่ (มีหลาย U) ก็จะทำให้ไม่สามารถให้วัตต์สูงได้ และฮีตเตอร์ท่อกลมมักจะถูกยึดเป็นจุด ๆ เข้ากับตู้อบหรือจุ่มในน้ำซึ่งการระบายความร้อนผ่านลมหรือน้ำสู้การระบายความร้อนสู่โลหะไม่ได้ จึงทำให้ฮีตเตอร์ท่อกลมให้วัตต์ได้น้อยกว่า

อย่างไรก็ตามฮีทเตอร์ท่อกลมมีความได้เปรียบตรงที่ความยาวสามารถผลิตได้ความยาวมากกว่าฮีตเตอร์แท่งมาก และสามารถดัดเป็นรูปร่างต่างๆ ได้ง่าย และสามารถต่อประกอบกันเป็นฮีตเตอร์หลายเส้นโดยกินเนื้อที่ไม่มาก โดยรวมในเตาอบจึงใช้ฮีตเตอร์ท่อกลม หรือฮีตเตอร์เปลือย แล้วได้วัตต์หรือความร้อนมากกว่าฮีตเตอร์แท่งที่ผลิตได้ไม่ยาวเท่า เพราะข้อจำกัดของเครื่องรีดนั่นเอง
